Päivämäärä: 3.2.2025
Tavoite: Rakentaa kytkinjärjestelmä, jossa on kaksi 6-kytkintä ja yksi 7-kytkin, sekä suorittaa käyttöönottomittaukset asennuksen laadun ja toiminnan varmistamiseksi.
Työskentelyn eteneminen
- Uuden kytkennän rakentaminen

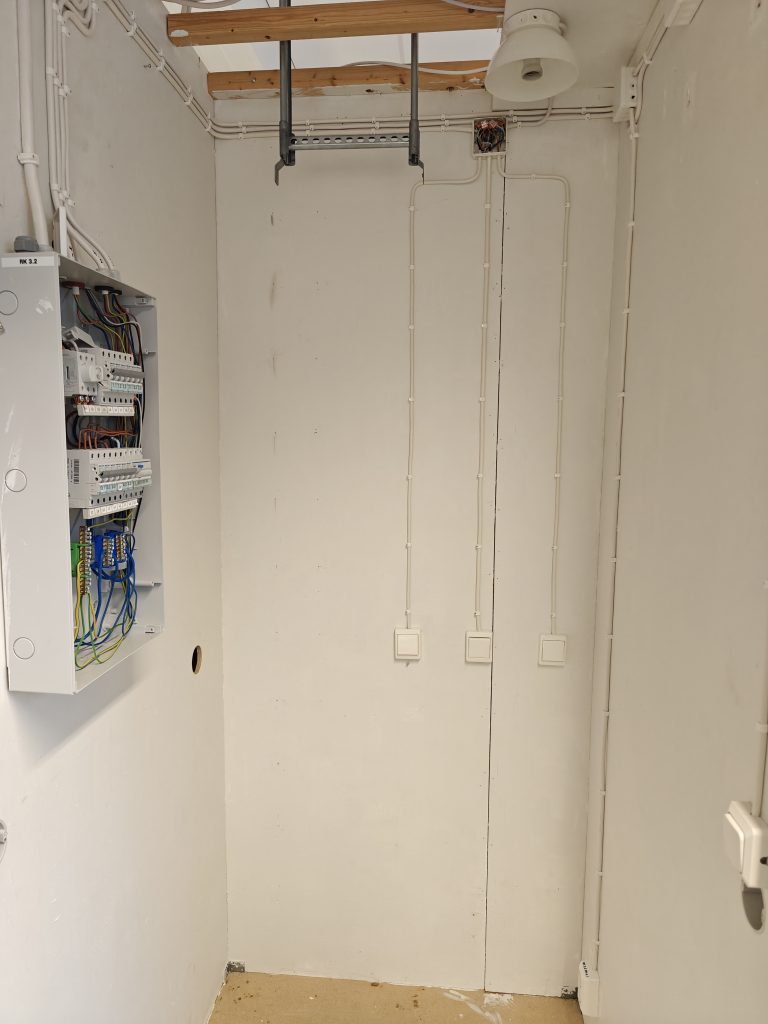

- Rakenne sisälsi 6-kytkin – 7-kytkin – 6-kytkin -kytkentämallin, joka mahdollistaa valon sytyttämisen ja sammuttamisen mistä tahansa kytkimestä.
- Kytkimet oli kytketty yhteen jakorasian avulla.
- Jakorasiaan tuotiin myös syöttö ja jakorasiasta lähti nolla, maadoitus ja ohjattu vaihe valaisimelle.
- Käyttöönottomittaukset
- Jännitteettömänä, aistinvarainen tarkastus: Varmistin, että asennus oli silmämääräisesti oikein tehty.
- Jännitteettömänä, suojajohtimen jatkuvuus: Varmistin, että ke-vi eli suojajohdin, jatkui jokaiseen paikkaan johon se oli kytketty.
- Jännitteettömänä, eristysvastusmittaus: Varmistin, että kytkennässä ei ollut oikosulkuja tai eristevaurioita.
- Jännitteisenä, kytkennän jännite: Totesin, että kytkennässä oli jännite joka oli normaalin rajoissa.
- Jännitteisenä, oikosulkuvirta: Varmistin, että oikosulkuvirta on riittävän suuri, jotta sulake varmasti toimii tarkoituksenmukaisesti vikatilanteessa.
- Jännitteisenä, vikavirtasuojan laukaisuaika: Mitattiin, kuinka monta millisekuntia vikavirtasuojalla kestää vian ilmettyä katkaista sähköt järjestelmästä.
- Jännitteisenä, vikavirtasuojan toimintavirta: Mitattiin, kuinka suurella (tai pienellä) virralla vikavirtasuoja toteaa vian olevan ja katkaisee jännitteen kytkennästä.
Opitut asiat
- Huolellinen suunnittelu säästää aikaa
- Kytkentäkaavion huolimaton lukeminen johti ylimääräiseen purkamiseen ja uudelleenkytkentään.
- Visuaalinen siisteys on osa ammattimaisuutta
- Palaute opettajan avustajalta vahvisti, että työn jälki vastasi sitä, mitä ammattimaisessa sähköasennuksessa edellytetään.
- Toisto kehittää työskentelytekniikkaa
- Jokainen kaapelireitti ja mutka tulee aiempaa nopeammin ja siistimmin, kun niitä tekee useita kertoja.
Yhteenveto
Harjoitustyö vahvisti käytännön osaamista kytkentätekniikoista sekä opetti, kuinka tärkeää on varmistaa työn tarkkuus jo suunnitteluvaiheessa. Käyttöönottomittaukset todistivat, että asennus oli teknisesti toimiva ja turvallinen. Tästä on hyvä jatkaa kohti seuraavia haastavampia sähköasennuksia.
