Päivämäärä: 5.2.2025
Tavoite:
Harjoitella jakorasian sekä kojerasian asentamista koolaukseen, eli seinärakenteen sisään, sekä kaapelivedon toteuttamista sähköasennusputkien avulla. Työssä käytettiin irtojohtimia ja testattiin putkien yhdyskappaleita.
Työn eteneminen

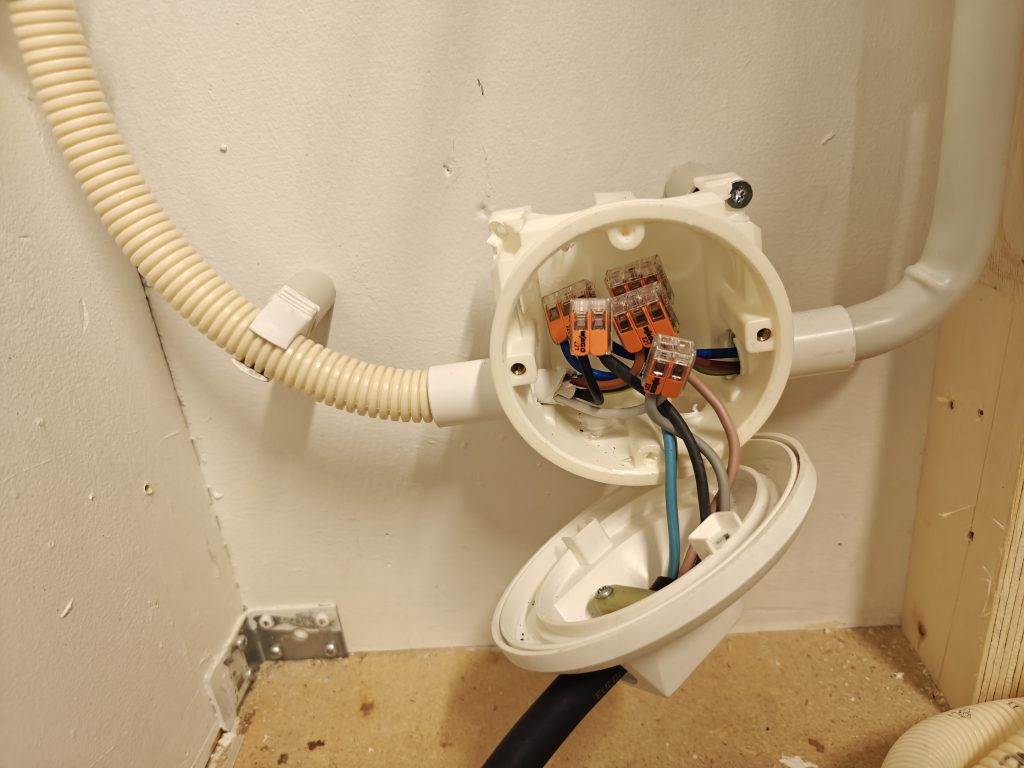

1. Jakorasian kiinnitys ja putkivedot
- Asennus aloitettiin jakorasian kiinnittämisellä koolaukseen, eli seinärungon puisiin tukirakenteisiin.
- Rasia asennettiin niin, että se jää seinäpinnan taakse piiloon, mutta sen reunat jäävät sen verran koholle, että ne tulevat seinälevyn kanssa lähes tasan.
- Rasiaan vedettiin kaapelit sähköasennusputkien kautta, jotta johdotukset pysyvät suojattuina ja siisteinä.

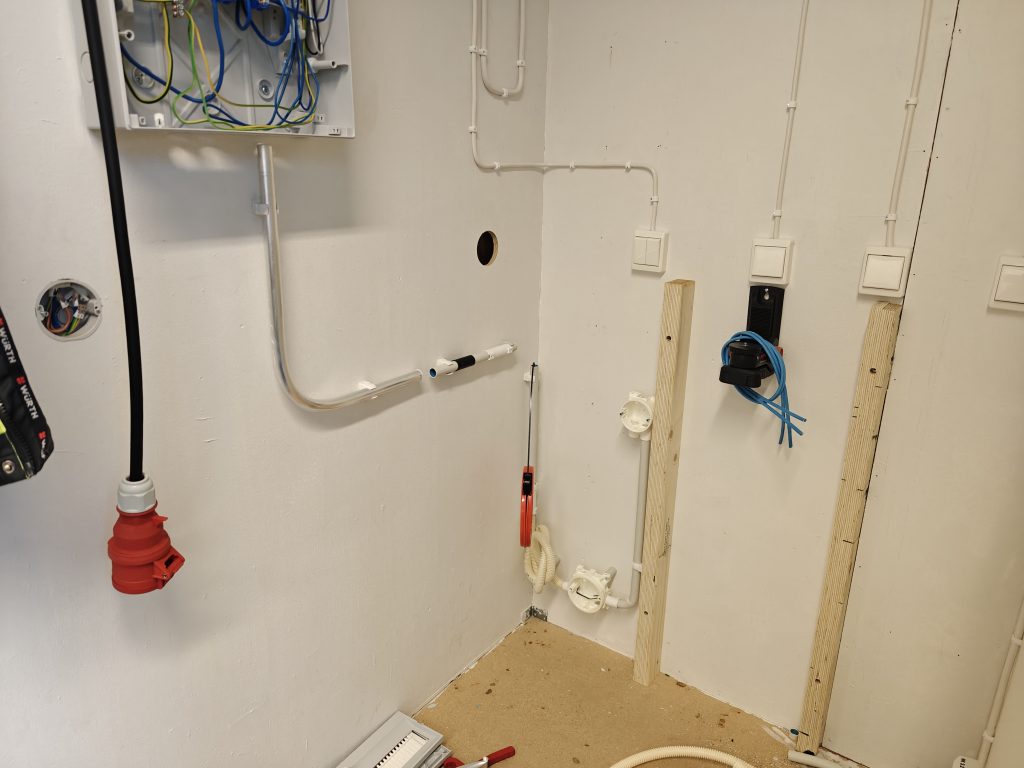

2. Irtojohtimien veto sähköasennusputkeen
- Käytin tässä työssä ML- ja MK-johtimia, jotka vedin putkivedolla jakorasialta seuraavalle rasialle.
- Alumiinisen sähköasennusputkien päihin asennettiin holkit, jotta johdot eivät vaurioituisi kulmissa tai reunoissa.
- Putkiveto tehtiin ensin liian jyrkillä mutkilla, jotta pystyin testaamaan, kuinka helposti kaapeli kulkee putken läpi eri tilanteissa.
- Lopuksi reitti suoristettiin, jolloin kaapelin veto onnistui sujuvammin.
3. Pistorasian kytkentä
- Seuraavaan rasiaan asensin pistorasian, joka sai sähkön koolauksiin asennetun jakorasian kautta.
- Johdotus tehtiin värikoodauksen mukaisesti, jotta asennus olisi helposti ymmärrettävä ja standardien mukainen.
Opitut asiat
- Koolaukseen asennettavien jakorasioiden sijainti täytyy suunnitella tarkasti
- Rasia ei saa jäädä liian syvälle, jotta johdot voidaan vetää ja liitokset tehdä sekä kaluste asentaa ilman ongelmia.
- Pistorasian asennuksessa täytyy huomioida oikea korkeus ja kaapelireititys, jotta lopputulos on käytännöllinen ja määräysten mukainen.
- ”Asiakas” oli typerä ja halusi pistorasian asennettavaksi kiukaan taakse. Tämä osuus ei ole missään nimessä määräysten mukainen, harjoittelin vain irtojohtimien viemistä putkeen.
- Sähköasennusputken mutkien jyrkkyys vaikuttaa asennettavuuteen
- Liian jyrkkä mutka tekee kaapelin vetämisestä vaikeaa tai mahdotonta.
- Sopivan loiva putkireitti helpottaa kaapelinvetoa ja vähentää mekaanista rasitusta johdoissa.
- Irtojohtimien veto sähköasennusputkeen on tarkkaa työtä
- Johdot on vedettävä huolellisesti, jotta ne eivät kierry tai joudu puristuksiin putken sisällä.
- Holkitus putken päissä on tärkeää, jotta johdot eivät vaurioidu putken terävistä reunoista.
Lopputulos ja yhteenveto
Tämä harjoitus antoi arvokasta käytännön kokemusta seinärakenteisiin piilotettavien sähköasennusten toteuttamisesta. Sain hyvän käsityksen siitä, miten jakorasioiden sijoittelu, putkivedot ja irtojohtimien käsittely vaikuttavat lopulliseen työnjälkeen.
Asennus onnistui hyvin, ja pistorasian kytkentä oli siisti ja määräysten mukainen. Tämä harjoitus auttoi hahmottamaan, kuinka seinien sisälle tulevat sähköasennukset tehdään käytännöllisesti ja huollettavasti, jotta mahdolliset myöhemmät muutokset tai korjaukset on helppo toteuttaa.
