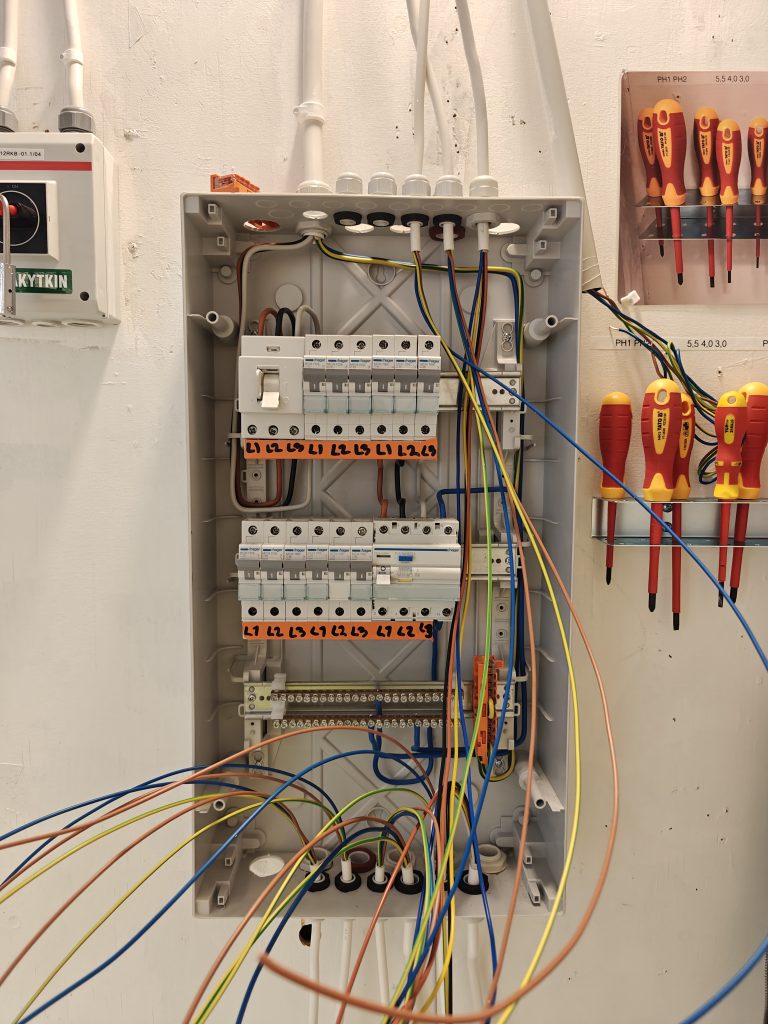

Keskukselle tuotiin yhteensä 12 kaapelia, joiden vaiheet kytkettiin johdonsuojakatkaisijoille, nollat nollakiskoihin ja maadoitukset maadoituskiskoon.
Keskuksessa oli kaksi erillistä nollakiskoa: toinen vikavirtasuojan ulkopuolisille ryhmille ja toinen vikavirtasuojan takana oleville ryhmille.
Tavoitteena oli luoda siisti ja selkeä johdotus, joka noudattaa standardeja ja helpottaa sekä huoltoa että tarkastuksia. Tämä työ oli kuitenkin vasta ensimmäinen vaihe, ja päätin tehdä sen myöhemmin uudelleen keskittyen erityisesti viimeistelyn parantamiseen.
Työn kuvaus
Tässä projektissa tavoitteena oli järjestellä ja asentaa kaikki keskukseen tulevat johdot niin, että ne kulkevat siististi ja loogisesti. Työvaiheet etenivät seuraavasti:
- Kaapeleiden ryhmittely ja asettelu:
- Keskuksen yläosasta tulevat kaapelit aseteltiin selkeisiin riveihin, ja niiden reitit suunniteltiin niin, että ne näyttivät siisteiltä ja olivat helposti seurattavissa.
- Alhaalta tulevat kaapelit pyrittiin järjestämään samalla logiikalla, mutta ajan puutteen vuoksi niiden reititys ja ulkonäkö jäi hieman toissijaiseksi.
- Kiskojen asennus ja liitännät:

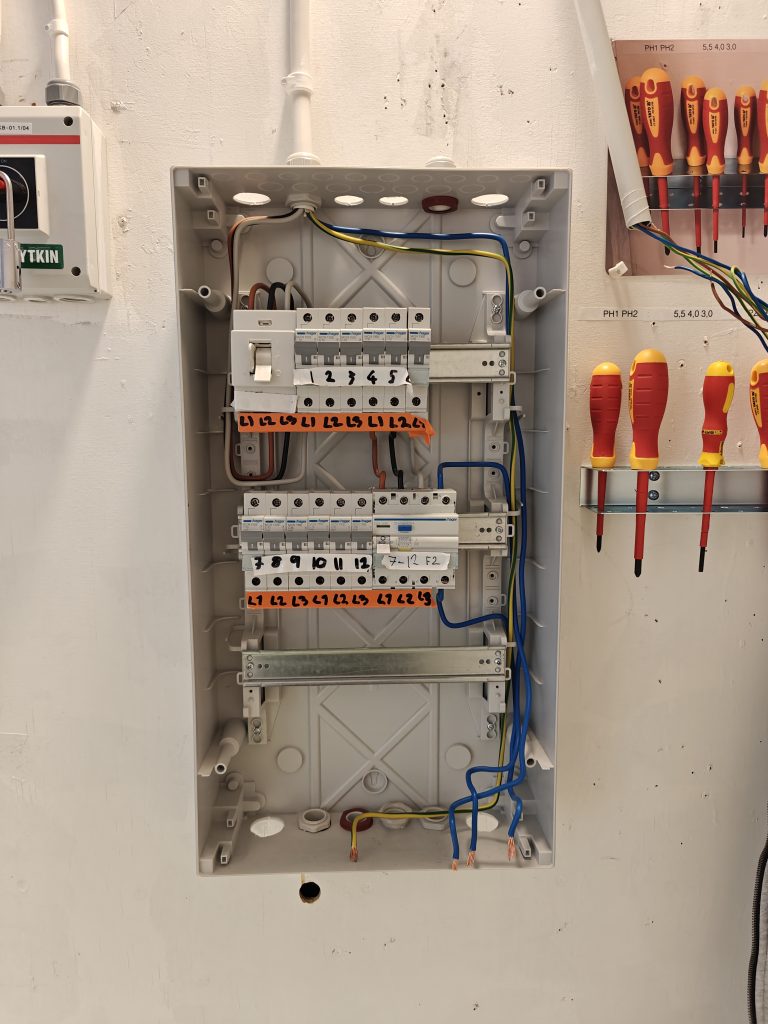

- Asensin keskukseen maadoituskiskon sekä kaksi nollakiskoa. Yksi nollakisko oli varattu vikavirtasuojan jälkeisille piireille, ja toinen suojaamattomien ryhmien nollille.
- Kaikki kaapelit liitettiin kiskoihin määräysten mukaisesti, ja liitännät tarkistettiin huolellisesti.
- Johdinten katkaisu ja kiinnitys
- Johdot leikattiin täsmälleen oikeaan mittaan, jotta ne istuivat paikoilleen ilman tarpeettomia lenkkejä tai ylimääräisiä mutkia.
- Kaikki liitokset tehtiin huolellisesti käyttäen oikeita työkaluja ja tarvittaessa vagoliittimiä jatkamiseen.
Lopputulos ja palaute

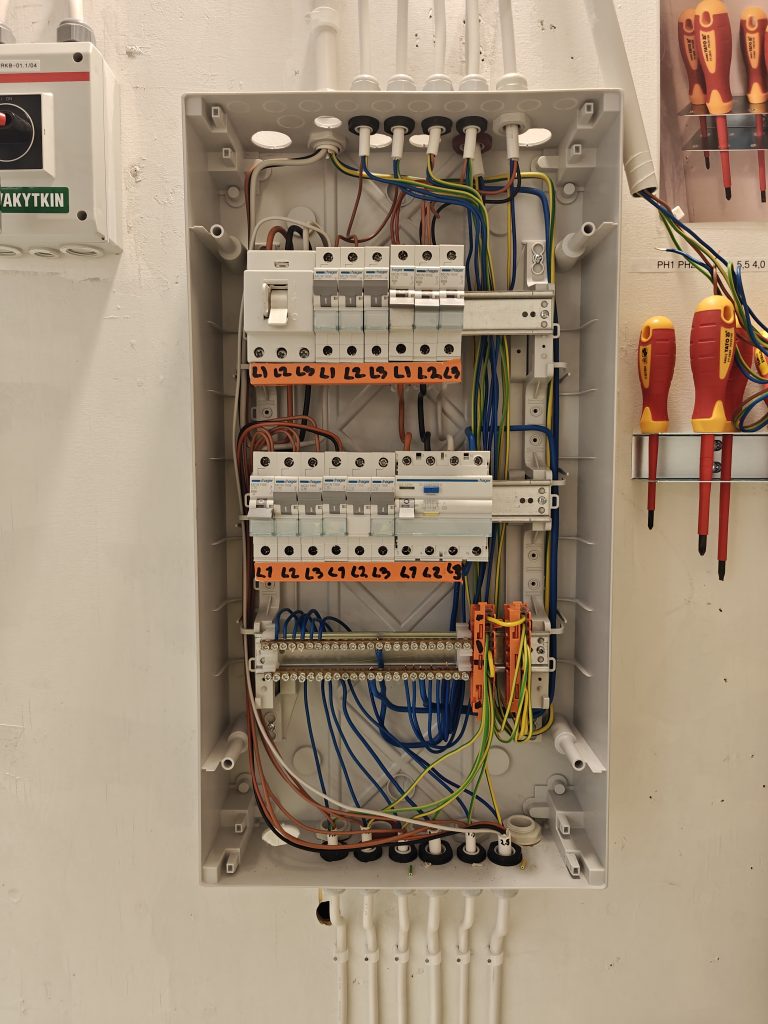

Yläosasta tulevat kaapelit olivat siististi järjesteltyjä ja noudattivat hyvää asennustapaa. Alhaalta tulevien kaapeleiden osalta työ jäi kuitenkin kiireessä hieman keskeneräiseksi, ja visuaalinen viimeistely jäi puutteelliseksi. Yksi kaapeli oli myös virheellisesti reititetty, mikä havaittiin myöhemmin tarkastuksessa.
Opettajan palautteen mukaan kytkentä oli teknisesti oikein, mutta visuaalisessa siisteydessä ja linjakkuudessa oli selvästi parantamisen varaa. Tämä palaute otettiin innolla vastaan, ja päätin heti työn aikana, että tulen suorittamaan koko projektin uudelleen paremman lopputuloksen saavuttamiseksi.
Opittua
Tämä ensimmäinen vaihe keskuksen johdotuksessa opetti minulle erityisesti:
- Ajankäytön merkityksen:
- Siisti ja määräysten mukainen johdotus vaatii aikaa ja keskittymistä. Kiireessä tehdyt kompromissit näkyvät lopputuloksessa.
- Johdotuksen suunnittelu:
- Selkeät reitit ja looginen kaapeleiden järjestely ovat avainasemassa niin toiminnallisuuden kuin estetiikan kannalta.
- Palaute ja sen hyödyntäminen:
- Asiallinen palaute auttaa tunnistamaan kehittymisen paikat ja motivoi tekemään seuraavalla kerralla entistä parempaa jälkeä.
Seuraavat askeleet
Seuraavassa vaiheessa aion keskittyä erityisesti alhaalta tulevien kaapeleiden järjestämiseen ja siistimiseen. Tavoitteena on luoda visuaalisesti linjakas ja teknisesti moitteeton kytkentä, joka kestää tarkastelun kaikilta osin. Lisäksi tulen varaamaan enemmän aikaa yksityiskohtien hiomiseen ja kaapelireittien suunnitteluun.
Kokonaisarvio
Vaikka tämä työ oli vasta ensimmäinen kokeilu, se tarjosi arvokasta oppia ja mahdollisuuden harjoitella keskuksen johdotuksen tärkeitä periaatteita. Tulevissa projekteissa tavoitteeni on saavuttaa paitsi teknisesti oikea, myös visuaalisesti ensiluokkainen lopputulos. Keskuksen johdotus ei ole pelkkää tekniikkaa, vaan myös esteettistä tarkkuutta ja taitoa vaativa työ.
Osa 2 tulee osoittamaan, miten nämä opit käytännössä sovelletaan – ja kuinka lopputuloksesta voi tehdä vieläkin paremman!
