Päivämäärä: 4.2.2025
Tavoite:
Harjoitella kolmivaihepistorasian, liesirasian ja kolmivaihejatkojohdon kytkentää, yhdistämällä nämä kolme osakokonaisuutta yhdeksi asennustyöksi. Työhön kuului myös käyttöönottomittaukset ja vaihejärjestyksen mittaus, jotta pistorasian oikea pyörimissuunta voitiin varmistaa.
Työn eteneminen
1. Kaapelointi ja kytkennät
- Keskukselta jakorasiaan vedettiin 5 × 2,5 mm² kaapeli.

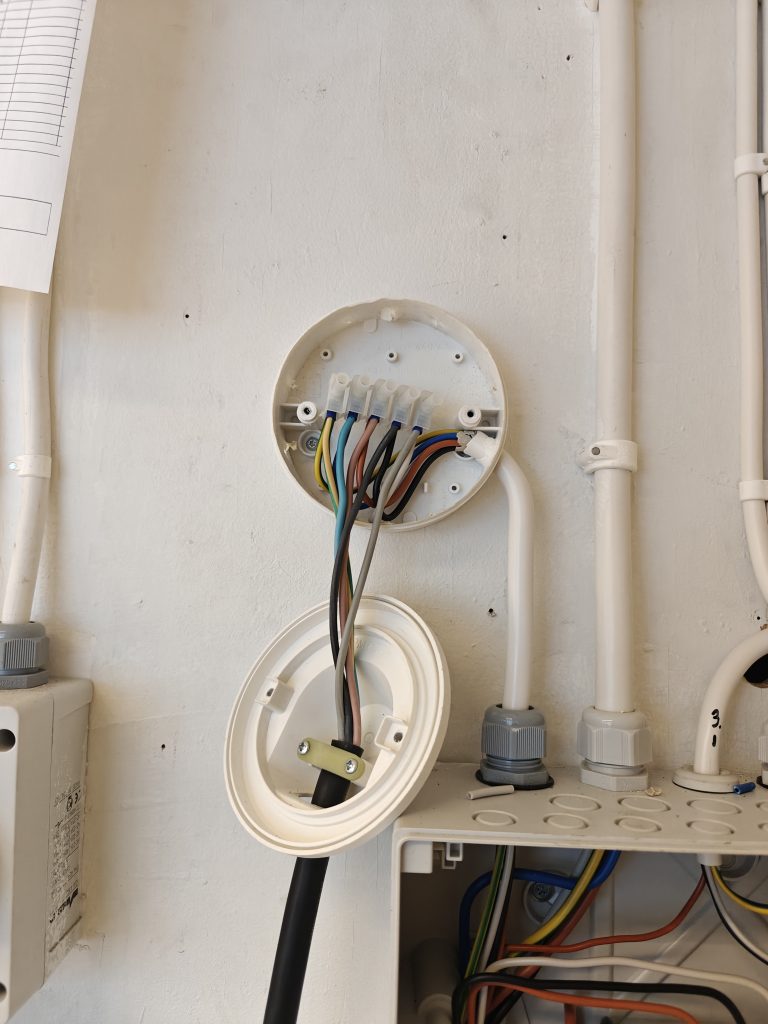

- Jakorasiasta jatkettiin 5 × 2,5 mm² kumikaapelilla, joka liitettiin jakorasiaan liitäntäkannen avulla.
- Kaapelien liitokset tehtiin jakorasiassa piippuliittimillä, ja muistin käyttää holkkeja monisäikeisten johtojen päissä varmistaakseni, että liitokset ovat turvallisia ja määräysten mukaisia.

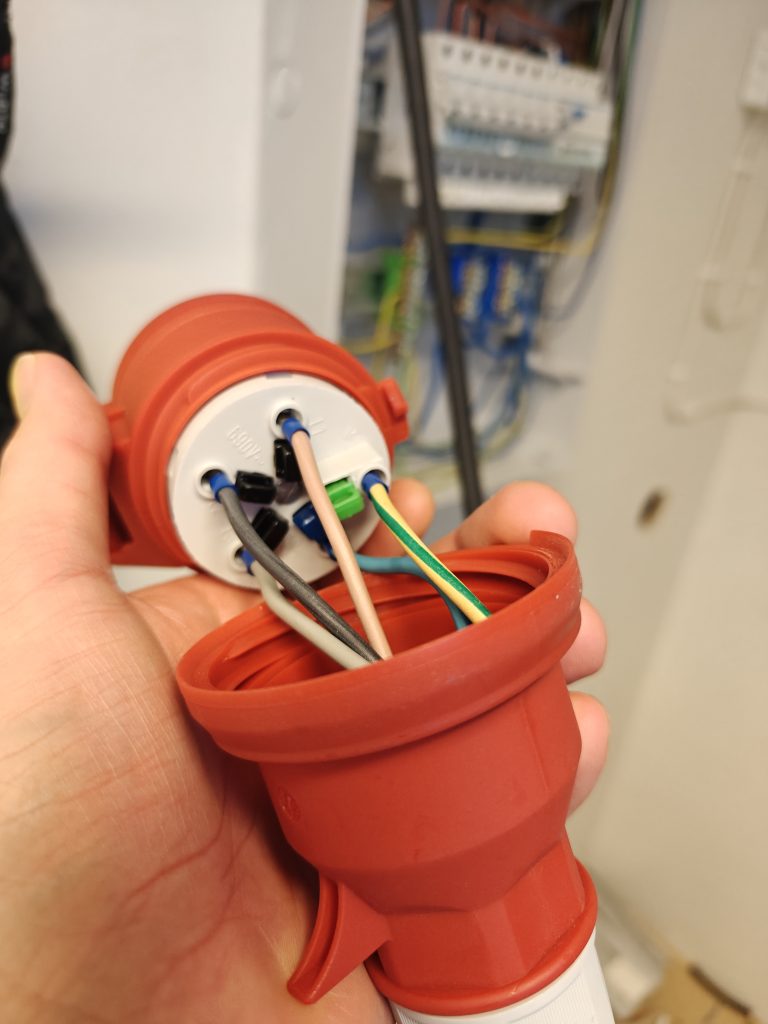

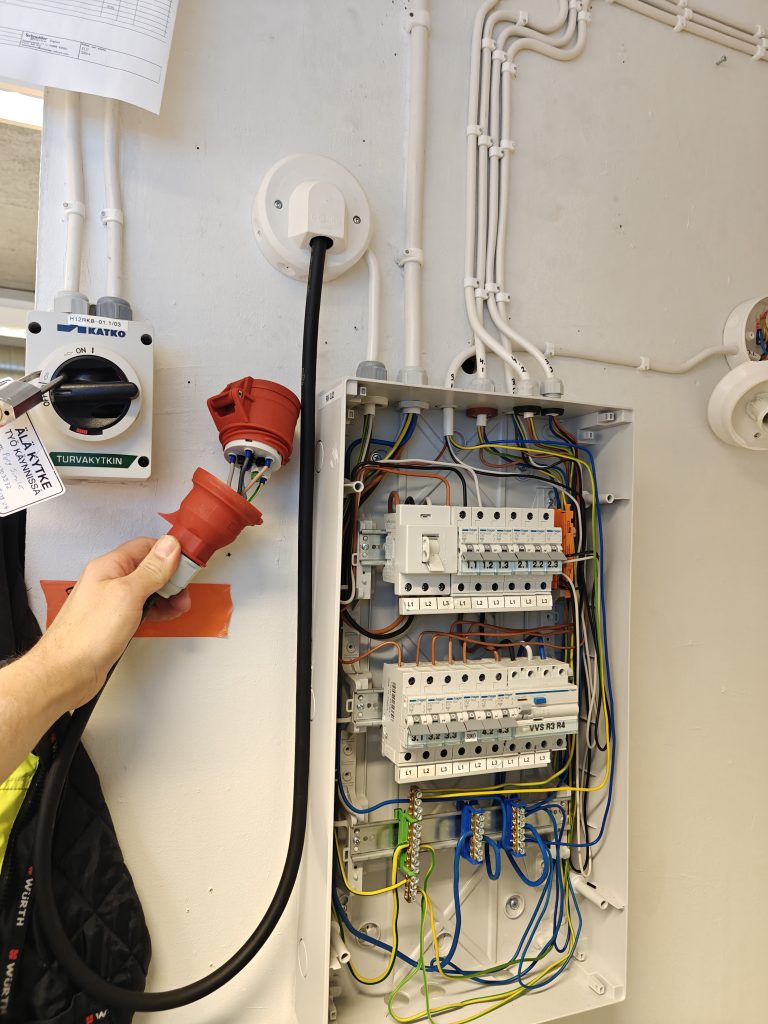

- Kumikaapelin toinen pää kytkettiin kolmivaihepistorasiaan, jossa käytin myös holkitettuja liitäntöjä varmistaakseni hyvän kontaktin.
2. Käyttöönottomittaukset ja vaihejärjestys
Kun kytkentä oli valmis, suoritin normaalit käyttöönottomittaukset:
- Jännitteettömyyden varmistus – ennen työskentelyä varmistettiin, ettei piiri ollut kytkettynä sähköverkkoon.
- Suojajohtimen jatkuvuusmittaus – varmisti, että maadoitus on jatkuva koko piirin läpi.
- Eristysvastusmittaus – tarkistin, että kaapelit eivät ole vaurioituneet ja niiden eristys on kunnossa.
- Jännitteisenä mittaus – varmisti, että kytkentä toimii odotetusti ja on turvallinen käyttää.
- Vaihejärjestyksen mittaus – koska kyseessä oli kolmivaihepistorasia, tarkistin pyörimissuunnan, jotta pistorasiasta saatava jännite on oikeassa vaihejärjestyksessä.
3. Vikavirtasuojauksen huomiointi
- Tämä kytkentä tehtiin vikavirtasuojaamattoman sulakeryhmän taakse, mikä on määräysten mukainen ratkaisu liesirasialle.
- Koska vikavirtasuojaa ei käytetty, vikavirtasuojatestejä ei tarvinnut suorittaa.
Opitut asiat
- Nollajohto on kytkettävä oikeaan nollakiskoon
- Pelkät mittaukset voi saada oikein, vaikka nolla olisi tässä tapauksessa kytketty vikavirtasuojattuun nollakiskoon.
- Käytännössä kuitenkin, jos tähän pistorasiaan liitetään moottori tai jokin muu laite, vikavirtasuoja laukeaa heti, koska nollan ja vaiheiden virrat eivät ole samat.
- Tämä havainnollisti, kuinka tärkeää on ymmärtää nollajohtimien reititys ja vikavirtasuojan toiminta.
- Holkituksen merkitys monisäikeisissä kaapeleissa
- Käyttämällä piippuliittimiä ja holkkeja varmistin, että monisäikeisten johtimien kosketuspinta on hyvä ja mekaanisesti kestävä.
- Tämä vähentää liitosten vaurioitumisen ja irtoamisen riskiä.
- Vaihejärjestyksen tarkistaminen on tärkeä viimeinen varmistus
- Ilman vaihejärjestyksen tarkistamista moottorikäyttöinen laite voi pyöriä väärään suuntaan.
- Vaihejärjestysmittauksella voi varmistaa, että moottorit ja muut kolmivaihelaitteet toimivat suunnitellusti heti käyttöön otettaessa.
- Kokonaisuuksien yhdistäminen nopeuttaa työskentelyä
- Yhdistämällä kolmivaihepistorasian, liesirasian ja jatkojohdon kytkennät yhdeksi harjoitustyöksi, sain kerralla monipuolisen ja käytännönläheisen oppimiskokemuksen.
- Tämä auttoi hahmottamaan, kuinka erilaisten sähköasennusten osakokonaisuudet yhdistyvät ja miten kytkennät voidaan toteuttaa tehokkaasti.
Lopputulos ja yhteenveto
Kytkentä valmistui 25 minuutissa, ja kaikki mittaustulokset olivat hyväksyttäviä. Käytännön oppina työ vahvisti, kuinka tärkeää on huolellinen kaapelointi, oikeaoppinen liitäntöjen suojaaminen ja vaihejärjestyksen tarkistus kolmivaihejärjestelmissä.
Tämä harjoitus antoi lisää varmuutta kolmivaihepistorasioiden ja liesirasioiden kytkentään, sekä muistutti siitä, että pienillä huolimattomuusvirheillä, kuten väärin kytketyllä nollalla, voi olla suuria käytännön vaikutuksia jotka eivät välttämättä tule mittauksessa täysin esille.
Työn lopputulos oli siisti, selkeä ja määräysten mukainen, ja se vastasi hyvin sähköasennuksissa vaadittua ammattitasoa.
