Päivämäärä: 5.2.2025
Tavoite:
Harjoitella erilaisten sähköasennusputkien asennusta ja kaapelinvetoa, testata niiden ominaisuuksia käytännössä ja ymmärtää, kuinka eri putkityypit vaikuttavat kaapelointiin.
Työn eteneminen
1. Putkityyppien testaus ja asennus
Työssä käytettiin kolmea erilaista sähköasennusputkea:
- Alumiininen sähköasennusputki – jäykkä, mekaanisesti kestävä.
- Muovinen sähköasennusputki – kevyt ja helposti työstettävä.
- Kurttuputki (uritettu putki) – taipuisa, mutta vaikeampi kaapelivedossa, jos mutkat ovat liian tiukkoja.

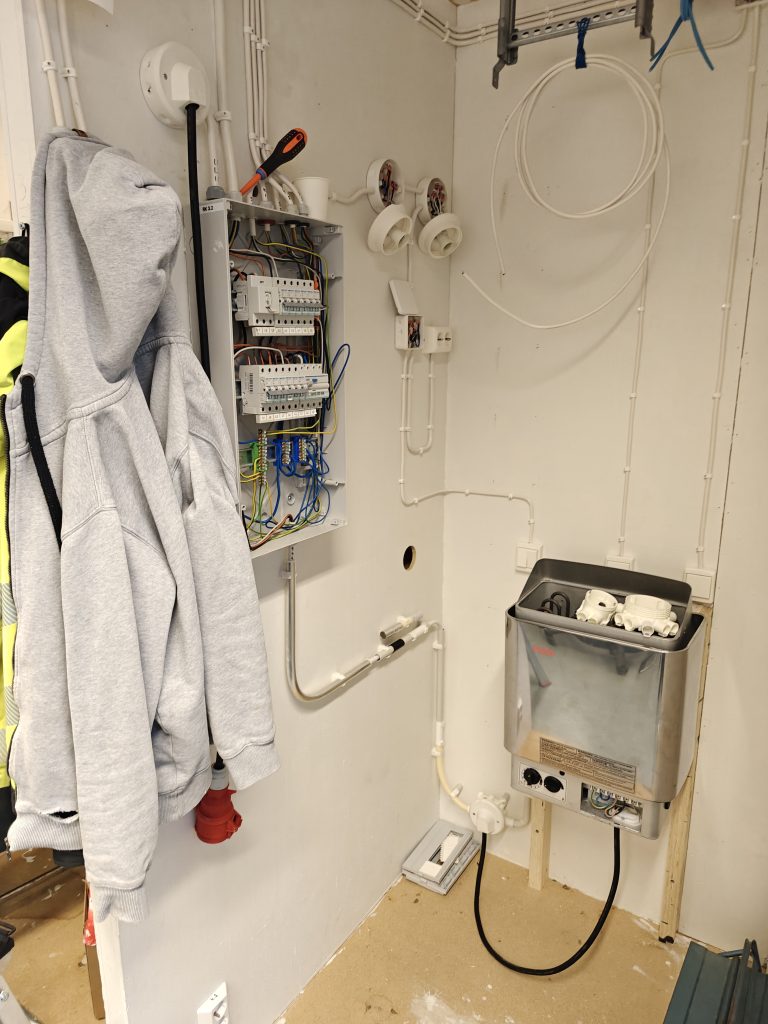

Rakensin keskukselta alaspäin aluksi alumiiniputken, johon tein 90 asteen mutkan. Putken päihin asennettiin suojaholkit, jotka estävät kaapelin vaurioitumisen.

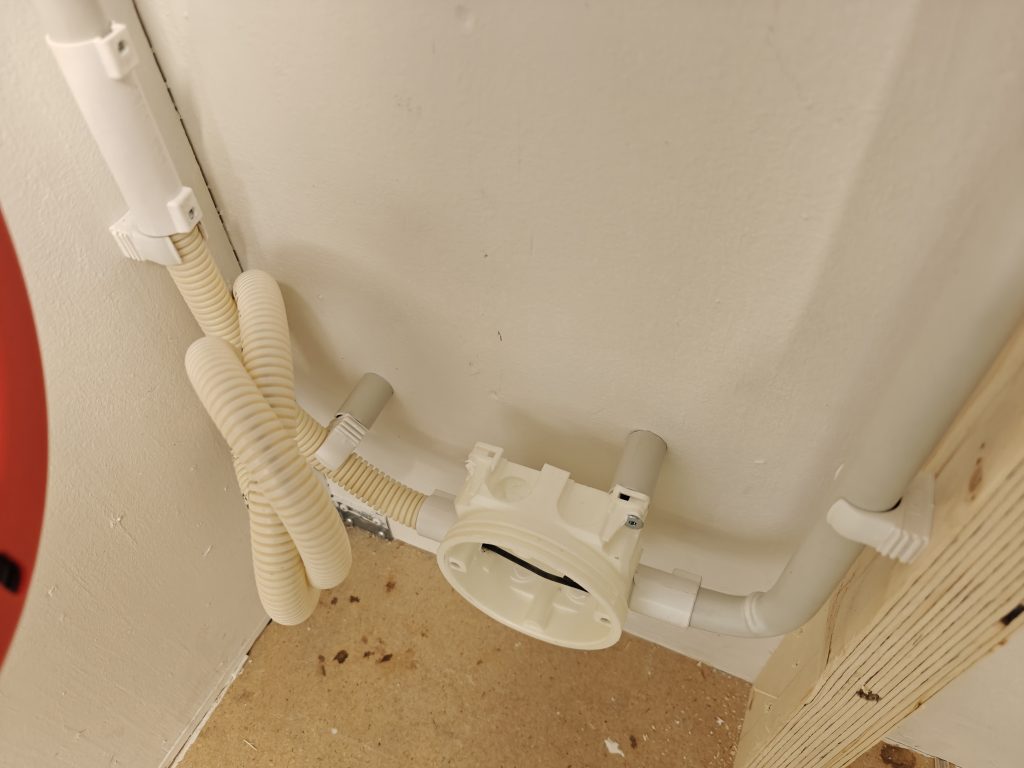

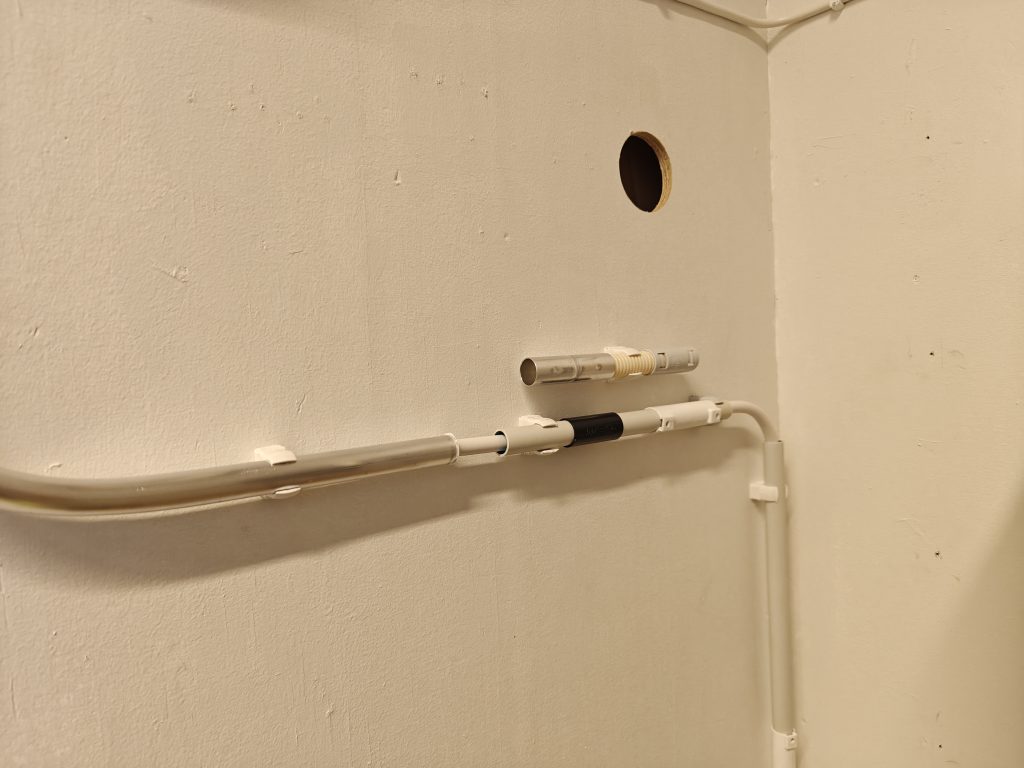

Jatkoin alumiiniputkesta muoviputkella, joka asennettiin ”seinän sisään” koolauksiin kiinnitettyyn jakorasiaan. Tästä jakorasiasta jatkettiin kurttuputkella, jonka tarkoituksena oli testata, kuinka tiukat mutkat vaikuttavat kaapelinvientiin.
2. Kurttuputken testaus ja kaapelinveto
Opettajan ohjeesta tein tahallaan liian tiukan mutkan kurttuputkeen, jotta voisin testata, saanko kaapelin vedettyä sen läpi. Tulokset:
- Vetojousen sai vielä tungettua mutkan läpi.
- Kaapeli ei kuitenkaan enää kulkenut perässä, koska putki oli liian mutkalla ja kaapelin kitka kasvoi liikaa.
Tämän jälkeen suoristin putken reitin, minkä jälkeen kaapeli meni huomattavasti helpommin läpi. Tämä osoitti käytännössä sen, että putkireitit on suunniteltava huolellisesti, jotta kaapelin veto ei muodostu tarpeettoman vaikeaksi.
3. Irtojohtimien veto sähköasennusputkeen
Kun kurttuputken reitti oli saatu toimivaksi, jatkoin rasiasta irtojohtimilla (ML ja MK-johtimet) seuraavaan jakorasiaan ja sieltä edelleen pistorasialle. Tämä harjoitus antoi käytännön kokemusta sähköasennusputkeen vedettävien yksittäisjohtimien käytöstä.
Opitut asiat
- Kurttuputki ei kestä liian jyrkkiä mutkia
- Jos mutka on liian tiukka, kaapelin veto voi olla mahdotonta.
- Vetojousi voi mennä mutkasta läpi, mutta kaapeli ei välttämättä enää seuraa perässä.
- Putken päihin tarvitaan suojaus kaapelin vaurioitumisen estämiseksi
- Alumiiniputken päät on suojattava holkeilla, jotta kaapeli ei vahingoitu terävistä reunoista.
- Sähköasennusputken valinta vaikuttaa työskentelyn helppouteen
- Alumiiniputki on kestävää mutta vaatii enemmän työstämistä.
- Muoviputki on kevyttä ja helposti taivutettavissa, mutta ei kestä niin hyvin mekaanista rasitusta.
- Kurttuputki on kätevä taivutuksissa, mutta sen reititys täytyy suunnitella tarkasti, jotta kaapeli saadaan vedettyä ilman ongelmia.
- Irtojohtimien veto sähköasennusputkeen on loogista, mutta vaatii ennakkosuunnittelua
- Johdinten värikoodit ja järjestely vaikuttavat siihen, kuinka selkeä ja helppo asennus on jatkossa.
Lopputulos ja yhteenveto
Tämä harjoitus oli hyödyllinen käytännön oppi sähköasennusputkien käsittelystä ja kaapelien vedosta. Putkireittien suunnittelu on tärkeää, jotta kaapelit voidaan asentaa ilman turhaa vääntämistä ja ylimääräistä kitkaa.
Sain varmistuksen siitä, että liian tiukat mutkat tekevät kaapeloinnista hankalaa, ja opin myös, kuinka putken päät on suojattava asianmukaisesti. Harjoitus antoi hyvää kokemusta myös irtojohtimien vetämisestä sähköasennusputkeen, mikä on tärkeä taito varsinkin silloin, kun kaapelit kulkevat piilossa rakenteiden sisällä.
Työn lopputulos oli siisti ja määräysten mukainen, ja se vahvisti käytännön valmiuksia asennustyöhön.
