Tämä harjoitustyö tarjosi mainion mahdollisuuden syventyä painonappikytkennän toteutukseen ja sysäysreleen toimintaperiaatteeseen. Kytkentä suunniteltiin ja toteutettiin niin, että yhdellä tai useammalla painonapilla voidaan ohjata valaisin päälle ja pois sysäysreleen avulla.
Työn kuvaus

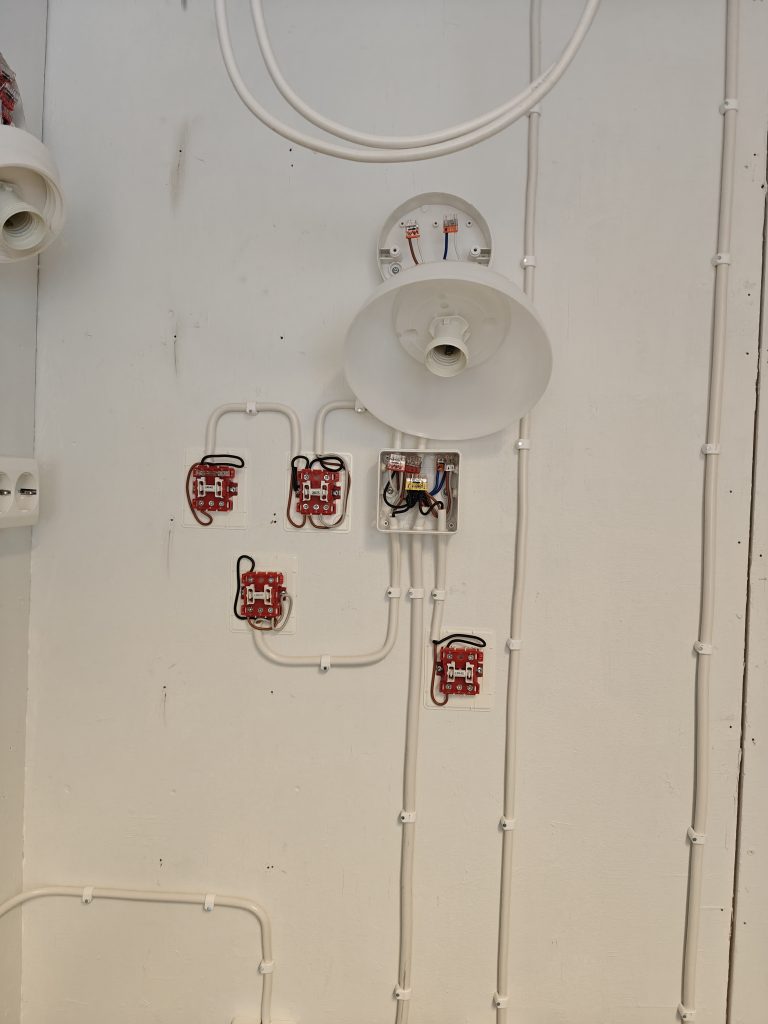

Työ alkoi keskukselta, josta vedin 5×1,5S kaapelin jakorasialle. Jakorasialta johdot jaettiin valaisimelle ja painonapeille. Keskukseen asensin sysäysreleen, joka muuttaa tilaansa jokaisesta painonapin signaalista. Näin valaisin syttyy tai sammuu riippumatta siitä, mikä painonappi kytkimen painalluksen tekee.
Painonapeille vedin 3×1,5S kaapelin, jossa käytin seuraavaa loogista värikoodia:
- Ruskea: Vaihejohdin, jota pitkin kulkee jatkuvasti virta painonapin tuloliittimeen.
- Musta: Painonapilta palaava signaali sysäysreleen kelalle.
- Valkoinen: Keskukselta tuleva valkoinen jatkettiin jakorasian kautta valaisimelle sysäysreleen kärjiltä tulevana ohjattuna vaiheena.
Nolla kulki sinistä johdinta pitkin, ja keltavihreä johdin varattiin, kuten aina, maadoitukseen.
Työn suorittaminen
Työn aikana tein seuraavat vaiheet:
- Johdotuksen suunnittelu ja toteutus: Varmistin, että johdot on vedetty siististi, ja kaikki liitokset ovat asianmukaisia ja määräysten mukaisia.

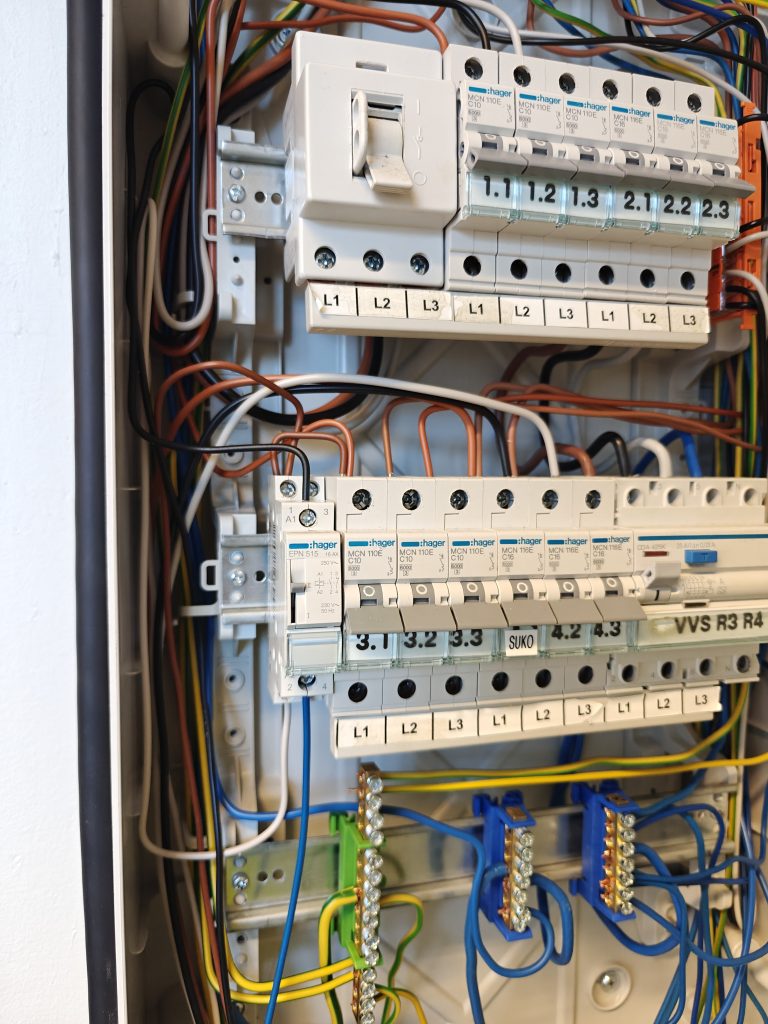

- Sysäysreleen asennus: Kiinnitin releen keskukseen ja kytkin sen jakorasialta palaavaan signaaliin. Releen kelan toisen puolen kytkin nollaan. Releen kärjelle kytkin keskukselta vaiheen ja releen kärjen toiselta navalta jatkoin valaisimelle.
- Liitosten tarkistus: Kaikki johtimet päätettiin huolellisesti, ja ylimääräiset johdot kytkettiin esim B-liittimiin.
- Toiminnan testaus: Tarkistin kytkennän toimivuuden testaamalla jokaisen painonapin vaikutuksen valaisimen tilaan.
Kytkennän tekemiseen meni aikaa vajaa tunti. Tein kytkennän useassa vaiheessa, käyttäen aikaa välillä muiden asioiden hoitamiseen, joten kulunut aika on karkea arvio.
Opittua
Työ opetti, kuinka tärkeää on johdotuksen looginen suunnittelu ja värikoodien johdonmukainen käyttö. Erityisesti releen toimintaperiaatteen ymmärtäminen ja painonappien rinnakkaiskytkennän toteutus syvensivät ymmärrystäni sähköisten ohjausjärjestelmien logiikasta.
Lisäksi opin, että:
- Painonappikytkentä on erinomainen tapa toteuttaa joustava ja monipisteinen ohjausratkaisu esimerkiksi huonevalaistukseen. Tämä kytkentä on selkeämpi kuin esimerkiksi 6-7-7-7-7-7-7-6 kytkentä johtojen vähäisyyden vuoksi.
- Sysäysrele mahdollistaa valaisimen ohjauksen useasta paikasta ilman, että perinteistä porraskytkentää tarvitaan.
- Tarkka värikoodien noudattaminen tekee kytkennän huollosta ja jatkotarkastuksesta huomattavasti yksinkertaisempaa.
Lopputulos
Kytkentä oli teknisesti oikein toteutettu ja siisti. Opettajan tarkastuksessa työni sai erityistä kiitosta järjestelmällisyydestä ja selkeästä johdotuksesta. Tämä harjoitustyö vahvisti taitojani sekä sähkötekniikan käytännön toteutuksessa että määritysten mukaisessa asennustyössä.
Sovelluskohteet
Painonappikytkentää voidaan käyttää muun muassa:
- Monipisteohjauksessa, kuten porraskäytävien valaistuksessa.
- Asuin- ja liiketilojen valaistuksen hallinnassa.
- Erilaisissa laiteohjauksissa, joissa tarvitaan yksinkertainen on/off-logiikka useista ohjauspisteistä.
Tämä työ toi syvyyttä osaamiseeni ja valmisti minua entistä paremmin sähköasennusten käytännön haasteisiin.
